تفاوت بین PA 6 و PA 12 چیست؟

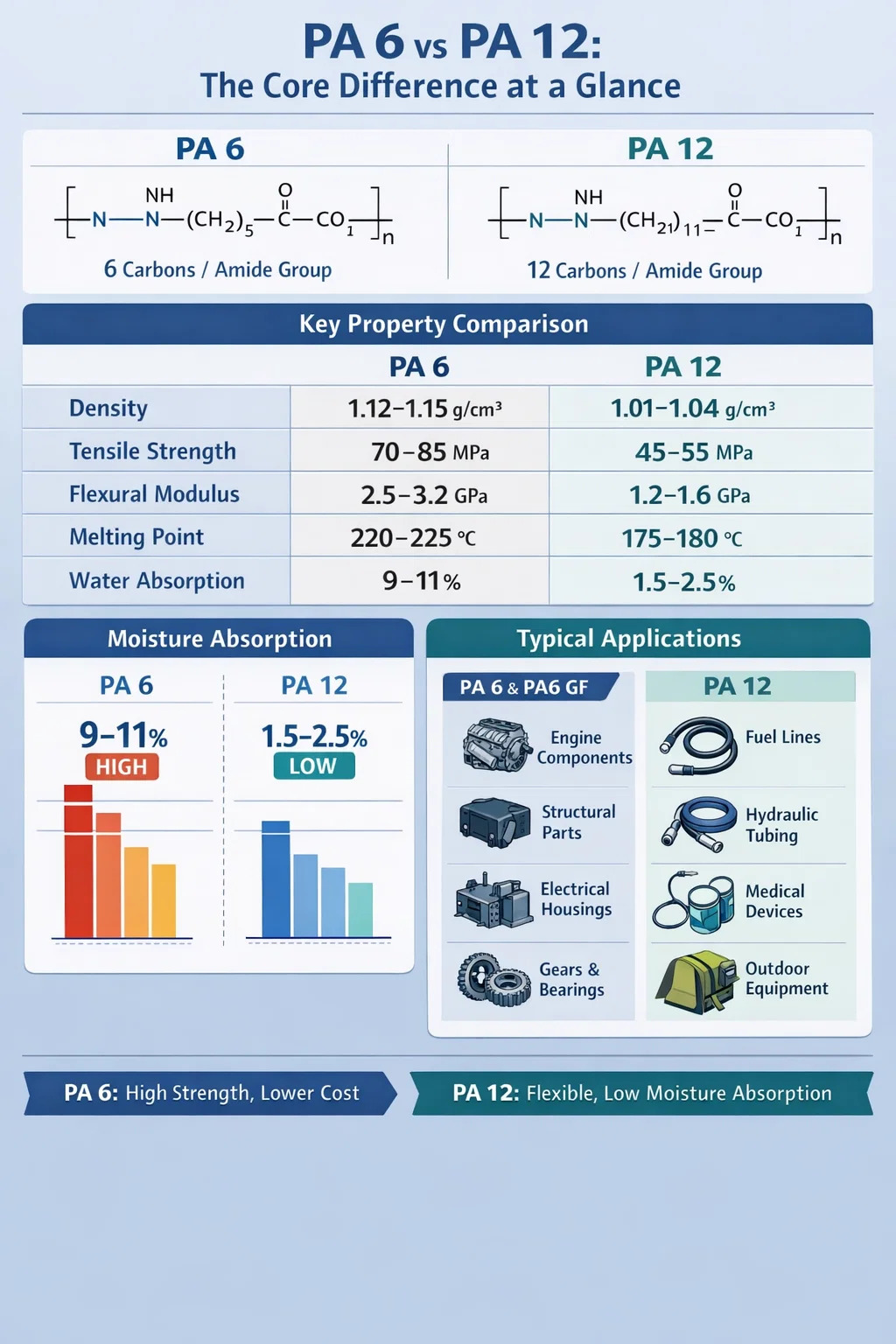

PA 6 در مقابل PA 12: تفاوت اصلی در یک نگاه

PA 6 (پلی آمید 6، همچنین به عنوان نایلون 6 شناخته می شود) و PA 12 (پلی آمید 12، همچنین به عنوان نایلون 12 شناخته می شود) هر دو ترموپلاست های مهندسی از خانواده پلی آمید هستند، اما از نظر ساختار مولکولی، جذب رطوبت، مقاومت شیمیایی، خواص مکانیکی و رفتار پردازشی تفاوت های قابل توجهی دارند. تعداد در نام آنها به تعداد اتم های کربن در زنجیره مونومر اشاره دارد - PA 6 از کاپرولاکتام (6 کربن) ساخته شده است، در حالی که PA 12 از لورولاکتام (12 کربن) گرفته شده است. این تفاوت ساختاری به ظاهر ساده، رفتارهای مادی متفاوتی را در کاربردهای دنیای واقعی ایجاد می‌کند.

به طور خلاصه: PA 6 سفتی بالاتر، استحکام مکانیکی بهتر و هزینه کمتری را ارائه می دهد که آن را برای اجزای ساختاری و باربر ایده آل می کند. PA 12 در پایداری ابعادی، جذب رطوبت کم و انعطاف‌پذیری عالی است، و آن را به انتخاب ارجح برای لوله‌ها، خطوط سوخت و کاربردهای خارج از منزل که مقاومت در برابر رطوبت حیاتی است تبدیل می‌کند. هنگامی که تقویت کننده الیاف شیشه اضافه می شود - تشکیل می شود مواد PA6 GF - شکاف عملکرد با PA 12 در استحکام حتی بیشتر به نفع PA 6 افزایش می یابد.

ساختار مولکولی و چگالی گروه آمید

تفاوت اساسی بین PA 6 و PA 12 در این است که چگونه اغلب گروه های آمید (-CO-NH-) در امتداد ستون فقرات پلیمر ظاهر می شوند. در PA 6 هر 6 اتم کربن یک پیوند آمیدی ایجاد می شود. در PA 12، فاصله بین هر پیوند آمیدی به 12 اتم کربن گسترش می یابد.

گروه های آمیدی آبدوست هستند - آنها مولکول های آب را از طریق پیوند هیدروژنی جذب و متصل می کنند. این بدان معناست که PA 6 با چگالی گروه آمید بالاتر، رطوبت بیشتری را نسبت به PA 12 جذب می کند. PA 6 می تواند تا 9-11٪ رطوبت را در صورت اشباع در آب جذب کند، در حالی که PA 12 تنها حدود 1.5-2.5٪ را جذب می کند. این یک تفاوت جزئی نیست - به طور مستقیم بر پایداری ابعادی، عملکرد مکانیکی و خواص الکتریکی در طول عمر محصول تأثیر می گذارد.

زنجیره آلیفاتیک طولانی تر در PA 12 همچنین به تحرک بیشتر زنجیره و دمای انتقال شیشه ای کمتر کمک می کند. PA 12 حتی در دماهای پایین -40 درجه سانتیگراد نیز انعطاف پذیر است، به همین دلیل است که به طور گسترده در سوخت خودرو و خطوط ترمز در کاربردهای آب و هوای سرد استفاده می شود.

مقایسه ویژگی های کلیدی: PA 6 در مقابل PA 12

جدول زیر یک مقایسه فنی کنار هم از مهمترین خواص مواد را برای مهندسان طراح که بین این دو پلی آمید انتخاب می کنند ارائه می دهد.

جذب رطوبت و پایداری ابعادی

جذب رطوبت یکی از مهم ترین عوامل متمایز کننده PA 6 از PA 12 در مهندسی عملی است. قطعات PA 6 می توانند ابعاد خود را به همان اندازه تغییر دهند طول 1.5-2.0٪ زیرا رطوبت اتمسفر را در طول زمان پس از قالب گیری جذب می کنند. این امر باعث می‌شود که اجزای دقیق ساخته شده از PA 6 تقویت‌نشده برای استفاده در مجموعه‌های با تحمل سخت چالش برانگیز باشند، مگر اینکه شرط‌بندی در طراحی لحاظ شود یا از تقویت‌کننده الیاف شیشه برای سرکوب تغییرات ابعادی استفاده شود.

در مقابل، PA 12 تغییرات ابعادی کمتر از 0.5٪ را در شرایط یکسان نشان می دهد. این امر آن را در سرویس قابل پیش‌بینی‌تر می‌کند و یکی از دلایل اصلی انتخاب PA 12 برای اتصالات هیدرولیک، اتصالات دقیق و لوله‌های کوچک است که در آن تناسب و عملکرد باید در محیط‌های متغیر رطوبت ثابت بماند.

رطوبت نیز بر خواص مکانیکی تأثیر می گذارد. یک قطعه PA 6 آزمایش شده به صورت خشک به عنوان قالب ممکن است استحکام کششی 80 مگاپاسکال را نشان دهد، اما پس از تهویه تا رطوبت نسبی 50 درصد، این میزان می تواند به حدود 55 تا 60 مگاپاسکال کاهش یابد. این یک مبادله شناخته شده است که باید هنگام تعیین PA 6 برای کاربردهای ساختاری در نظر گرفته شود. PA 12 تغییرات بسیار کمتری را نشان می دهد - خواص مکانیکی شرطی آن نزدیک به مقادیر خشک آن باقی می ماند، که مشخصات مواد را برای طراحان ساده می کند.

PA 6 تقویت شده با الیاف شیشه: مواد PA6 GF چه چیزی را به میز می آورند

هنگامی که فیبر شیشه ای به PA 6 اضافه می شود، ماده PA6 GF حاصل (که معمولاً به عنوان PA6 GF15، PA6 GF30، PA6 GF50 و غیره در دسترس است، که در آن عدد نشان دهنده محتوای فیبر شیشه بر حسب درصد وزنی است) دستخوش دگرگونی چشمگیری در سفتی و استحکام می شود. این یکی از پرکاربردترین استراتژی های تقویتی در مهندسی پلاستیک است.

چگونه فیبر شیشه ای عملکرد PA 6 را تغییر می دهد

PA6 GF30 (30% PA 6 تقویت شده با الیاف شیشه) متداول ترین درجه مشخص شده است. ارائه می دهد:

• استحکام کششی 170-190 مگاپاسکال ، بیش از دو برابر PA 6 تقویت نشده است
• مدول خمشی از 8-10 گیگا پاسکال ، در مقایسه با 2.5-3.2 GPa برای PA 6 تمیز
• کاهش جذب رطوبت - فیبر شیشه ای خود آب را جذب نمی کند، بنابراین جذب رطوبت موثر در کامپوزیت به طور قابل توجهی کمتر از PA 6 است.
• ثبات ابعادی بهبود یافته - انقباض و انقباض پس از قالب کاهش می یابد، اگرچه انقباض ناهمسانگرد به دلیل جهت گیری فیبر به یک موضوع جدید تبدیل می شود.
• دمای انحراف گرما به حدود افزایش می یابد 200-210 درجه سانتیگراد (در مقابل ~185 درجه سانتیگراد برای PA 6 منظم در بار 1.8 مگاپاسکال)

مواد PA6 GF به طور گسترده در منیفولدهای ورودی خودرو، پوشش موتور، براکت‌های ساختاری، محفظه‌های الکتریکی و اجزای پمپ صنعتی استفاده می‌شوند. ترکیبی از سختی بالا، مقاومت در برابر حرارت خوب و هزینه مواد خام نسبتا کم، PA6 GF30 را به یکی از مقرون به صرفه ترین ترکیبات مهندسی در بازار تبدیل کرده است.

PA6 GF در مقابل PA 12: مقایسه مستقیم

هنگام مقایسه مواد PA6 GF با PA 12 تقویت نشده، انتخاب ظریف تر می شود. PA6 GF30 از نظر سختی و مقاومت در برابر حرارت به طور قابل توجهی از PA 12 بهتر خواهد بود، اما PA 12 همچنان در انعطاف پذیری، مقاومت شیمیایی در برابر سوخت و سیالات هیدرولیک و چقرمگی در دمای پایین برنده خواهد بود. اگر برنامه نیاز به یک بخش ساختاری سفت و سخت دارد که در دماهای بالا کار کند، PA6 GF برنده واضح است. اگر قطعه یک خط سوخت منعطف یا یک اتصال دهنده است که در معرض مایع ترمز و دمای زمستان -30 درجه سانتیگراد قرار دارد، PA 12 انتخاب مناسبی باقی می ماند.

مقاومت شیمیایی: جایی که PA 12 عملکرد بهتری دارد

PA 12 در مقایسه با PA 6 نسبت به طیف وسیعی از مواد شیمیایی مقاومت برتری دارد. چگالی گروه آمید کمتر آن را در برابر هیدرولیز و حمله اسیدها، قلیایی ها و حلال های آلی مقاوم تر می کند. در کاربردهای خودرو، این به معنای مقاومت بهتر در برابر موارد زیر است:

• سوخت ها، از جمله مخلوط اتانول (E10، E85) و دیزل
• مایعات هیدرولیک و روغن ترمز (DOT 4 و DOT 5.1)
• نمک های جاده ای کلرید روی و کلرید کلسیم
• گریس و روغن های روان کننده خودرو

PA 6 در بسیاری از این محیط ها به اندازه کافی عمل می کند، اما می تواند ترک خوردگی استرس را هنگام قرار گرفتن در معرض کلرید روی تحت بار مکانیکی نشان دهد - پدیده ای به نام ترک استرس محیطی (ESC). این مشکل از لحاظ تاریخی با گیره‌ها و براکت‌های PA 6 در محیط‌های زیرین که در آن پاشش جاده‌ای حاوی نمک جاده وجود دارد، بوده است. PA 12 به طور قابل ملاحظه ای کمتر مستعد این نوع خرابی است.

برای کاربردهای دارویی و تماس با غذا، PA 12 همچنین به دلیل محتوای قابل استخراج پایین تر و شیمی سطح پایدارتر در طول زمان، مزایای نظارتی را در برخی بازارها ارائه می دهد.

تفاوت های پردازش بین PA 6 و PA 12

هر دو ماده ترموپلاستیک هستند که عمدتاً توسط قالب گیری تزریقی و اکستروژن پردازش می شوند، اما نقاط ذوب متفاوت و حساسیت به رطوبت آنها منجر به نیازهای پردازش متفاوت می شود.

الزامات خشک کردن

با توجه به جذب رطوبت بالا، PA 6 به طور خاص به تجزیه هیدرولیتیک در طول پردازش، اگر به درستی خشک نشود، حساس است. شرایط خشک کردن توصیه شده برای PA 6 معمولاً است 80 درجه سانتیگراد برای 4-8 ساعت در یک خشک کن رطوبت گیر برای رسیدن به رطوبت زیر 0.2٪. خشک نشدن PA 6 به درستی باعث ایجاد لکه های لکه دار، کاهش وزن مولکولی و به خطر افتادن خواص مکانیکی در قسمت قالب گیری می شود. مواد PA6 GF دارای شرایط خشک کردن یکسانی هستند.

PA 12، با رطوبت بسیار کمتر، به خشک کردن تهاجمی کمتری نیاز دارد - معمولا 80 درجه سانتیگراد برای 2-4 ساعت کافی است. این می تواند یک مزیت بازده پردازش در تولید با حجم بالا ارائه دهد.

دمای مذاب و دمای قالب

PA 6 در دمای ذوب 240-280 درجه سانتیگراد پردازش می شود، در حالی که PA 12 در دمای کمتر از 200-240 درجه سانتیگراد کار می کند. این دمای پردازش پایین‌تر برای PA 12 می‌تواند مصرف انرژی و زمان چرخه را در برخی موارد کاهش دهد. با این حال، نقطه ذوب پایین‌تر PA 12 همچنین به این معنی است که دمای سرویس مداوم پایین‌تری دارد - مربوط به تعیین قطعات برای محیط‌های گرم مانند اجزای خودروی زیرپوش.

انقباض و تاب برداشتن

PA 6 تقویت نشده به صورت همسانگرد در حدود 1.0-1.5٪ در طول قالب گیری منقبض می شود. مواد PA6 GF انقباض ناهمسانگرد را نشان می دهند - در جهت جریان کمتر (تقریباً 0.2-0.5٪) و بیشتر در جهت عرضی (تقریباً 0.6-1.2٪) - که باید در طراحی قالب برای جلوگیری از تاب خوردگی در نظر گرفته شود. PA 12 انقباض متوسطی در حدود 0.8-1.5٪ نشان می دهد و به دلیل انعطاف پذیری ذاتی، در قسمت های دیواره نازک رفتار قابل پیش بینی بیشتری دارد.

عملکرد حرارتی و پیری حرارتی طولانی مدت

PA 6 دارای نقطه ذوب بالاتر (220-225 درجه سانتیگراد) و عملکرد حرارتی بهتری نسبت به PA 12 (175-180 درجه سانتیگراد) است. هنگامی که با فیبر شیشه ای تقویت می شود، مواد PA6 GF می توانند به طور مداوم در دماهای تا حداکثر کار کنند 130-150 درجه سانتیگراد (با بسته های تثبیت کننده حرارت)، که آنها را برای کاربردهای زیر کاپوت خودرو مناسب می کند.

PA 12، با نقطه ذوب پایین تر، دمای سرویس مداوم دارد که معمولاً حدود 100 تا 110 درجه سانتیگراد است. برای کاربردهایی که مستلزم قرار گرفتن در معرض حرارت موتور یا دمای بالای محیط هستند، این می تواند یک محدودیت رد صلاحیت کننده باشد که طراحان را به سمت مواد PA6 GF یا حتی پلی آمیدهای با دمای بالاتر مانند PA 46 یا PPA سوق می دهد.

نمرات تثبیت شده حرارتی هر دو ماده موجود است. نمرات PA6 GF30 HS (تثبیت شده با حرارت) معمولاً برای اجزای موتوری که در آن نوردهی مداوم 150 درجه سانتیگراد پیش‌بینی می‌شود، با پیک‌های کوتاه مدت تا 170 درجه سانتیگراد قابل تحمل است. نمرات تثبیت شده حرارتی PA 12 خدمات را تا حدود 120 درجه سانتیگراد به طور مداوم افزایش می دهد - یک پیشرفت، اما همچنان در کاربردهای مشابه کمتر از PA6 GF است.

کاربردهای معمولی: جایی که از هر ماده استفاده می شود

پروفیل های مختلف ویژگی های مواد PA 6، PA6 GF، و PA 12 به طور طبیعی به حوزه های کاربردی متفاوتی منتهی می شود. تفکیک زیر نشان دهنده الگوهای استفاده در دنیای واقعی در صنایع بزرگ است.

PA 6 و PA6 GF - مناطق کاربردی اولیه

• خودرو: منیفولدهای ورودی (PA6 GF30/GF50)، روکش موتور (PA6 GF30 HS)، محفظه فیلتر هوا، قطعات کمربند ایمنی، سیستم پدال، روکش چرخ
• برق و الکترونیک: محفظه های قطع کننده مدار، بلوک های کانکتور، اجزای تابلو برق، اتصالات کابل، محفظه موتور
• ماشین آلات صنعتی: چرخ دنده ها، یاتاقان ها، بوشینگ ها، اجزای تسمه نقاله، محفظه پمپ
• کالاهای مصرفی: محفظه ابزار برقی، اجزای دوچرخه، قاب چمدان، کالاهای ورزشی
• نساجی: نخ، جوراب بافی، پارچه های پوشاک (الیاف PA 6 تقویت نشده)

PA 12 - مناطق کاربردی اولیه

• لوله های خودرو: خطوط سوخت، خطوط ترمز، خطوط هیدرولیک، لوله های مدیریت بخار، خطوط ترمز هوا برای کامیون ها
• جابجایی سیالات صنعتی: لوله پنوماتیک، خطوط انتقال مواد شیمیایی، توزیع هوای فشرده
• وسایل پزشکی: اجزای کاتتر، دسته‌های ابزار جراحی، محفظه‌های دستگاه تحویل دارو
• چاپ سه بعدی (SLS): پودر PA 12 به دلیل رفتار مذاب ثابت و انعطاف پذیری پس از پردازش، ماده غالب برای تف جوشی لیزری انتخابی است.
• فراساحل و زیر دریا: لوله های انعطاف پذیر، پوشش کابل، اجزای ناف زیرساخت های نفت و گاز
• کفش: اجزای کفش اسکی، قطعات کفش ورزشی که نیاز به انعطاف پذیری در دمای زیر صفر دارند

ملاحظات هزینه: واقعیت اقتصادی PA 6 در مقابل PA 12

هزینه اغلب یک عامل تعیین کننده در انتخاب مواد است و PA 6 یک مزیت قابل توجه در اینجا دارد. PA 12 معمولاً 2 تا 3 برابر بیشتر از PA 6 برای هر کیلوگرم هزینه دارد و این حق بیمه هنگام مقایسه PA6 GF30 با PA 12 بیشتر می شود. تفاوت قیمت نشان دهنده اقتصاد مواد خام است - لورولاکتام (مونومر PA 12) یک ماده شیمیایی پیچیده تر و کم تولیدتر از کاپرولاکتام (مونومر PA 6) است که در مقیاس بسیار بزرگ در سطح جهانی تولید می شود.

برای محصولات مصرفی با حجم بالا یا اجزای ساختاری خودرو که طراحی می تواند مواد PA 6 یا PA6 GF را در خود جای دهد، صرفه جویی در هزینه قابل توجه است. یک OEM بزرگ خودرویی که سالانه 500000 منیفولد ورودی با استفاده از PA6 GF30 به جای معادل PA 12 تولید می کند (اگر یکی با سختی کافی وجود داشته باشد) باعث صرفه جویی در مواد خام به میلیون ها دلار در سال می شود.

هزینه PA 12 تنها زمانی توجیه می شود که ویژگی های خاص آن - مقاومت در برابر رطوبت، مقاومت شیمیایی، انعطاف پذیری، عملکرد در دمای پایین - واقعاً توسط برنامه مورد نیاز باشد. تعیین بیش از حد PA 12 که در آن مواد PA 6 یا PA6 GF کافی است، یک هزینه معمول اما غیرضروری در برنامه های طراحی کم تجربه است.

PA 6، PA6 GF، و PA 12 در تولید افزودنی

در زمینه تولید افزودنی، به ویژه تف جوشی لیزری انتخابی (SLS)، PA 12 بر بازار همجوشی بستر پودری تسلط دارد. نقطه ذوب پایین تر، محدوده ذوب باریک، و رفتار انجماد مجدد مطلوب، پردازش آن را در سیستم های SLS بدون تخریب بیش از حد پودر استفاده نشده بین ساخت آسان تر می کند. پرکاربردترین پودر تجاری SLS در سطح جهان - EOS PA 2200 - از نوع PA 12 است.

مواد PA 6 و PA6 GF با موفقیت برای SLS تطبیق داده شده اند، با چندین تامین کننده اکنون ترکیبات پودری مبتنی بر PA6 تقویت شده با دانه های شیشه ای یا فیبر کربن برای سفتی بالاتر ارائه می دهند. با این حال، نقطه ذوب بالاتر و پنجره فرآیند باریکتر PA 6 آن را در سیستم‌های SLS خواستارتر می‌کند، و در این فرآیند به پذیرش بازار مانند PA 12 دست نیافته است.

برای FDM (مدل سازی رسوب ذوب شده)، رشته های PA 6 در دسترس هستند اما به دلیل تمایل مواد به جذب رطوبت و تاب برداشتن، به اکسترودرهای با دمای بالا (نازل بالای 240 درجه سانتیگراد) و محفظه نیاز دارند. PA 12 به دلیل جذب رطوبت کمتر و چسبندگی لایه بهتر در دمای پردازش پایین تر در محیط های FDM در هوای آزاد بهتر عمل می کند.

پایداری و بازیافت

هر دو PA 6 و PA 12 گرمانرم هستند و از نظر تئوری با ذوب مجدد قابل بازیافت هستند، اگرچه خواص مکانیکی آنها با هر چرخه پردازش به دلیل بریدگی زنجیره و کاهش وزن مولکولی کاهش می یابد. در عمل، محتوای بازیافتی پساصنعتی (PIR) بیشتر در کاربردهای غیر بحرانی مانند اتصالات کابل، لوله‌ها و محفظه‌های قالب‌گیری تزریقی استفاده می‌شود.

PA 6 مزیت قابل توجهی در بازیافت مواد شیمیایی دارد. کاپرولاکتام (مونومر PA 6) را می توان از ضایعات PA 6 از طریق پلیمریزاسیون بازیابی کرد و در تولید پلیمر با کیفیت بکر استفاده کرد. شرکت هایی مانند DSM (اکنون Envalior) و Lanxess فرآیندهای تجاری را برای این کار توسعه داده اند. بازیافت شیمیایی PA 12 کمتر توسعه یافته و از نظر تجاری کمتر بالغ است.

از نظر ردپای کربن، PA 12 به دلیل مسیر سنتز پیچیده‌تر مونومر آن، بار محیطی بیشتری در هر کیلوگرم دارد. با این حال، از آنجا که قطعات PA 12 می توانند در محیط های تهاجمی بدون تخریبی که رطوبت و مواد شیمیایی در PA 6 ایجاد می کنند، بیشتر دوام بیاورند، تجزیه و تحلیل چرخه عمر گاهی اوقات به نفع PA 12 در کاربردهایی است که خرابی ها و جایگزینی های زودرس را حذف می کند.

نسخه های زیستی هر دو ماده وجود دارد. PA 6 با پایه زیستی (با استفاده از کاپرولاکتام مشتق شده زیستی از مواد اولیه تجدیدپذیر مانند روغن کرچک) و PA 12 مبتنی بر زیستی (لائورولاکتام مشتق شده از روغن کرچک برای دهه ها به صورت تجاری در دسترس بوده است، همانطور که Evonik با نام تجاری Vestamid تولید می کند) هر دو برای طراحانی که به دنبال کاهش وابستگی به سوخت هستند، قابل دسترسی هستند.

نحوه انتخاب بین PA 6، PA6 GF، و PA 12

تصمیم گیری بین این مواد باید با ارزیابی سیستماتیک الزامات برنامه انجام شود. راهنمای زیر یک چارچوب شروع را ارائه می دهد:

هنگامی که تصمیم پس از این غربالگری اولیه هنوز نامشخص است، ارزش درخواست نمونه‌های آزمایش مواد از تامین‌کنندگان و انجام آزمایش‌های خاص کاربرد، از جمله شرطی کردن رطوبت مورد انتظار خدمات قبل از اندازه‌گیری خواص مکانیکی، ارزش دارد. آزمایش PA 6 خشک به عنوان قالب در برابر PA 12 شرطی شده، مقایسه را در جهت غیرواقعی منحرف می کند - همیشه مواد را تحت شرایط تهویه معادل که نماینده شرایط خدمات واقعی هستند مقایسه کنید.
